نرم افزار NonLin یک برنامه دانشگاهی به منظور آموزش مفاهیم دینامیک سازه و تحلیل زلزله است که توسط دکتر Finley و برای استفاده دانشجویی تولید شده است. اساس کار این نرم افزار بر پایه دریافت اطلاعات حاصل از شتاب نگاشت زلزله (شتاب، سرعت و تغییر مکان) بنا شده و تنها با وارد کردن فایل شتاب نگاشت مطابق با فرمت نرم افزار، سایر اطلاعات از جمله نمودارهای مختلف دینامیکی به راحتی و در سریعترین زمان ممکن توسط نرم افزار ارائه می گردد.
برای وارد کردن اطلاعات به این نرم افزار مطابق با الگوی زیر اقدام کنید .
1- ابتدا وارد سایت دانشگاه برکلی شده و یکی از زلزله های موجود در مقابل عبارت Earthquake را انتخاب کنید.

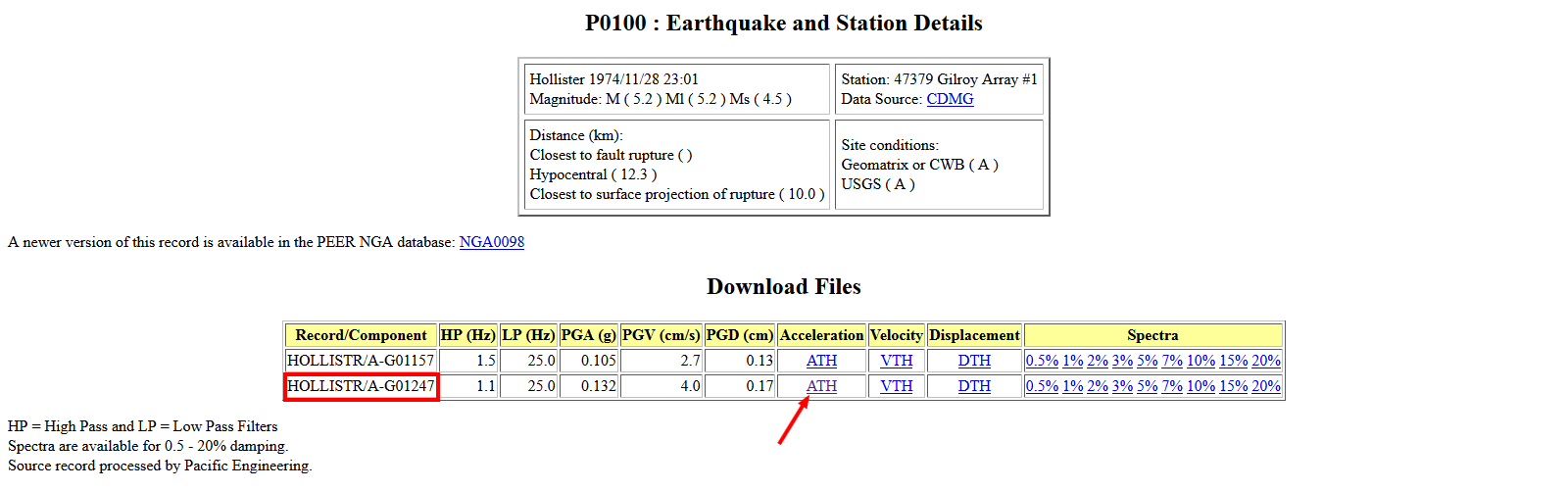

2- با کلیک بر روی عبارت Search وارد صفحه ی مشخصات زلزله خواهید شد. در اینجا یکی از رکوردها را به دلخواه انتخاب کنید.

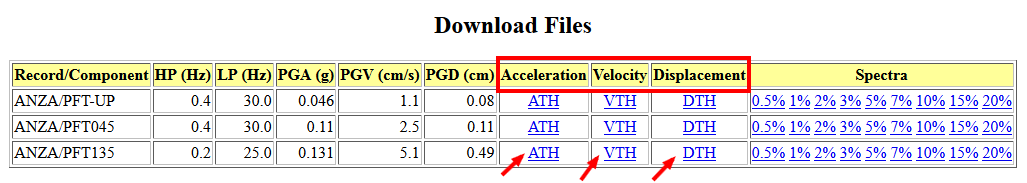

3- در صفحه ی جدید احتمالا یک یا چند زلزله به شما معرفی می شود که در جلوی هر یک از آنها سه گزینه ATH و VTH و DTH وجود دارد. با کلیک بر روی هر یک از این سه گزینه به طور مجزا اطلاعاتی دریافت خواهید کرد. این اطلاعات را نگه دارید تا در مرحله بعد استفاده شوند.

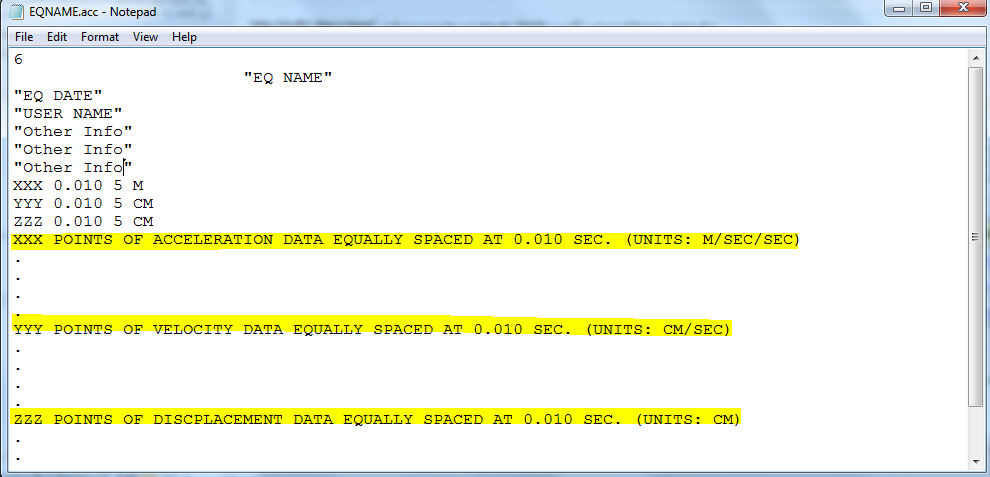

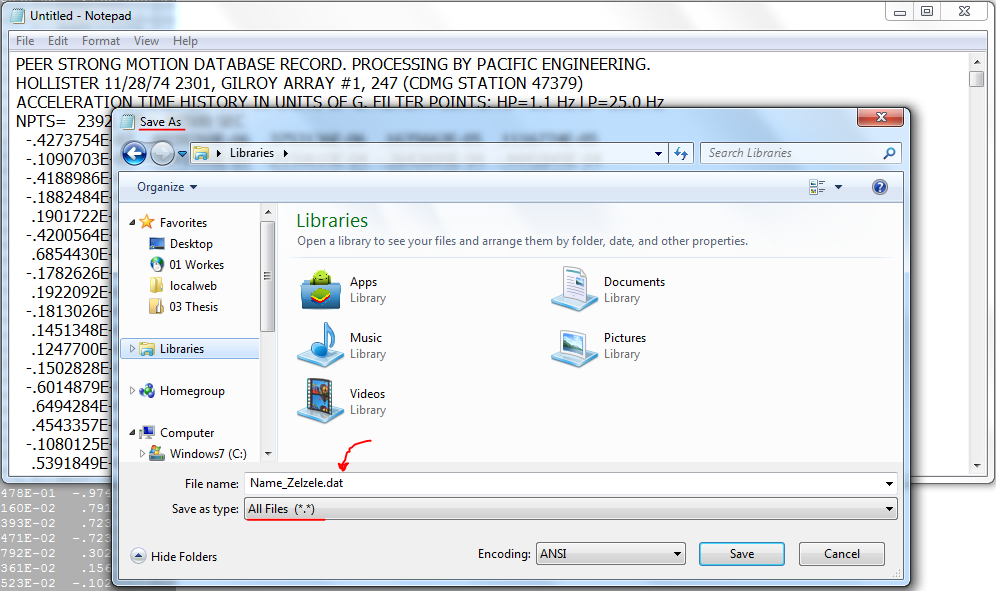

4- این فایل را دانلود کرده و در رایانه ی خود توسط برنامه Notepad باز کنید. همانطور که در تصویر زیر مشاهده می کنید در ابتدای فایل یک عدد ذکر شده که مربوط به تعداد خطوطی است که در آن اطلاعاتی از قبیل نام یا مشخصات کلی زلزله ذکر می شود. این عدد را تغییر ندهید. به جای عبارت EQ NAME نام زلزله خود را وارد کنید. همچنین به جای عبارت EQ DATE تاریخ وقوع زلزله و به جای USERNAME نام خود را وارد کنید. به جای عبارات Other Info می توانید سایر اطلاعات مورد نظر خود را وارد کنید. این اطلاعات تاثیری در حل مسئله نخواهد داشت.
سه خط بعدی که با عبارات XXX و YYY و ZZZ شروع شده اند مهم هستند. به ترتیب خط اول مربوط به اطلاعات شتاب زلزله ، خط دوم مربوط به سرعت زلزله و خط سوم مربوط به اطلاعات تغییرمکان زلزله است. هر خط به این صورت تعریف می شود که به جای حروف ابتدای خط تعداد رکورد های حاصل (NPTS) از سایت دانشگاه برکلی را قرار می دهید، به جای عدد 0.010 فاصله زمانی ثبت هر رکورد (DT) به جای عدد 5 تعداد ستون های فایل دریافتی از دانشگاه برکلی و به جای حرف آخر هر خط هم واحد اندازه گیری را قرار می دهید.
به عنوان مثال در این زلزله برای شتاب 2062 رکورد با فاصله زمانی 0.0050 در این سایت ثبت شده که در پنج ستون و در واحد G یعنی متر بر مجذور ثانیه است. پس خط اول به این صورت خواهد بود :
2062 0.0050 5 M
بعد از تکمیل این خطوط مطابق فرمت معرفی شده، به خط یازدهم می رسیم. در این همانطور که مشخص است مجددا اطلاعات مربوط به شتاب زلزله را وارد می کنیم. و به جای خطوطی که با . شروع شده اند رکورد های شتاب را دقیقا کپی می کنیم. خطوط بعدی نیز به همین ترتیب ابتدا اطلاعات مربوط به سرعت (VTH) و سپس اطلاعات مربوط به تغییر مکان (ATH) را وارد کرده و به جای خطوط شروع شده با نقطه اطلاعات دریافتی از سایت برکلی را جایگزین کرده و فایل را ذخیره می کنیم.

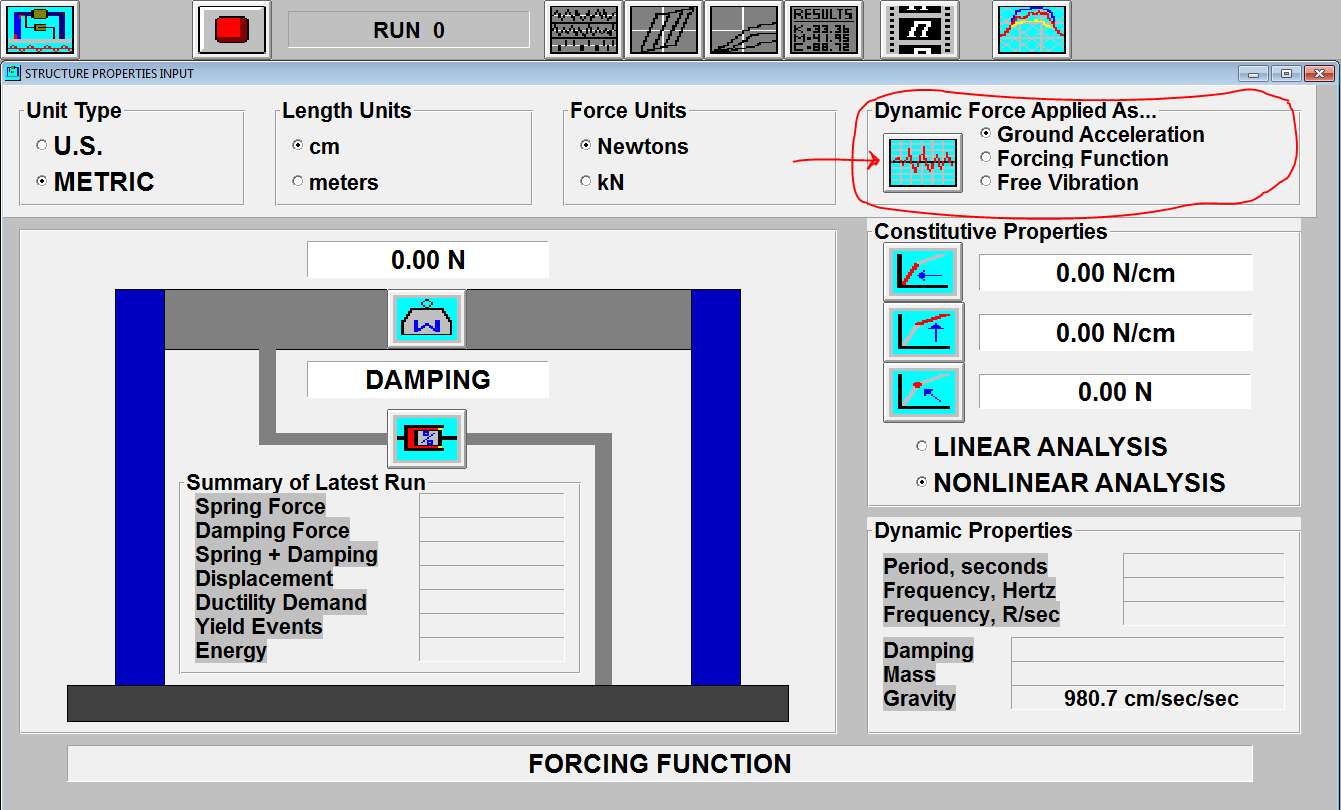

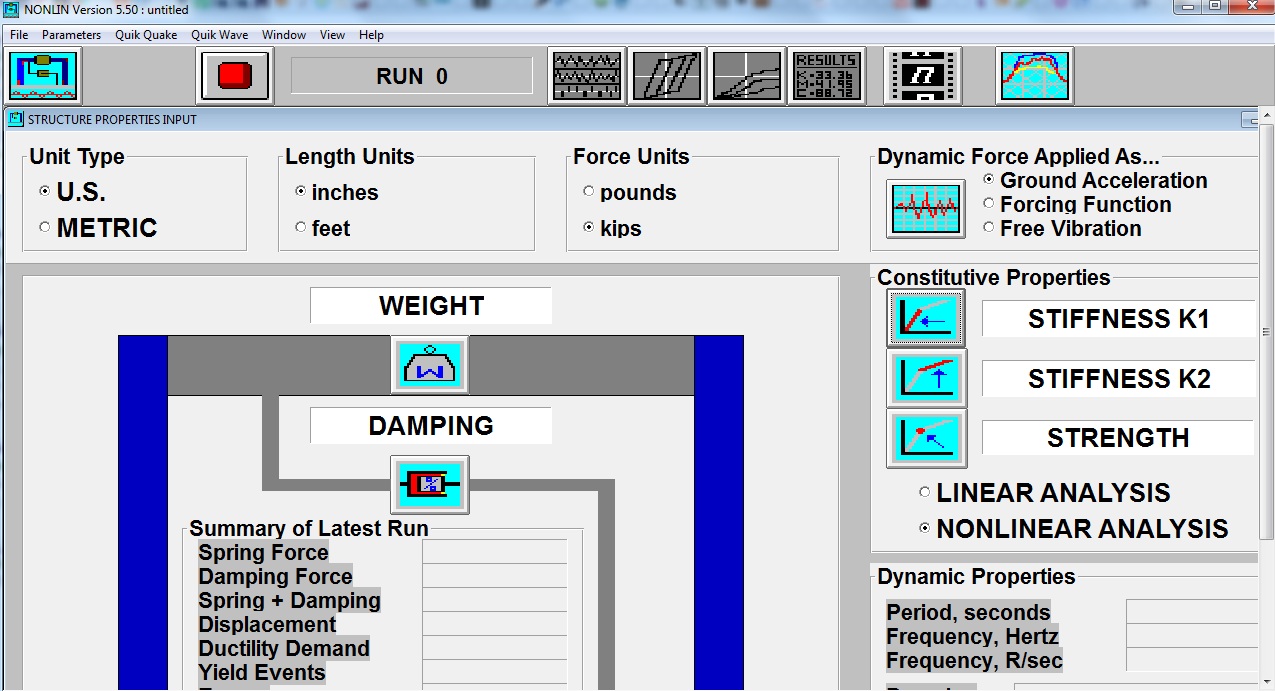

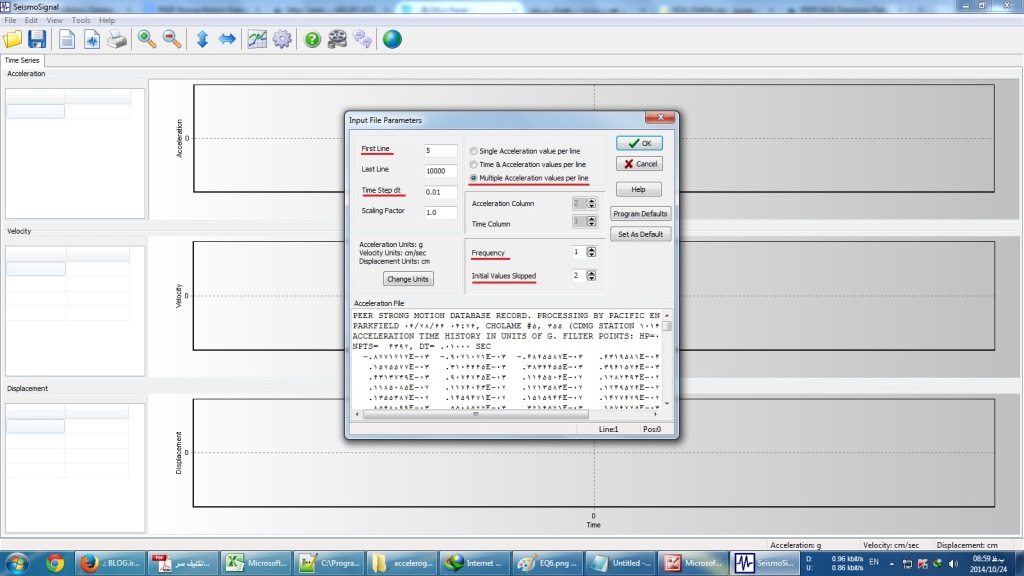

5- نرم افزار Nonlin را نصب کرده و باز می کنیم. سپس بر روی قسمتی که با فلش قرمز رنگ در تصویر زیر مشخص شده است کلیک کرده و فایلی که در مرحله ی قبل ایجاد کرده بودیم را به نرم افزار معرفی می کنیم. در نهایت بر روی عبارت Use For Analysis کلیک کرده و اطلاعات زلزله را مشاهده خواهیم کرد.

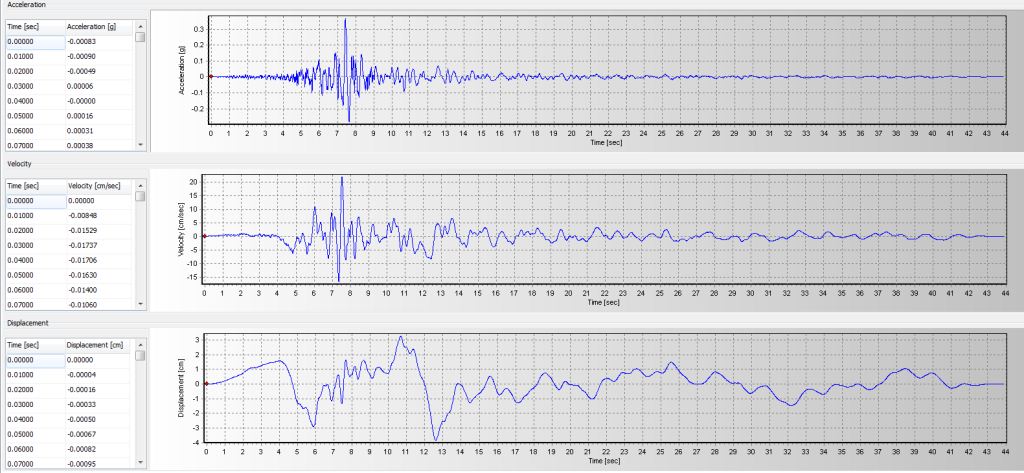

6- توجه داشته باشید که این آموزش صرفا نحوه ی ورود به اطلاعات زلزله به نرم افزار Nonlin بود. برای آموزش کار با نرم افزار و تحلیل داده ها می توانید از Help موجود در پوشه نرم افزار استفاده کنید.
